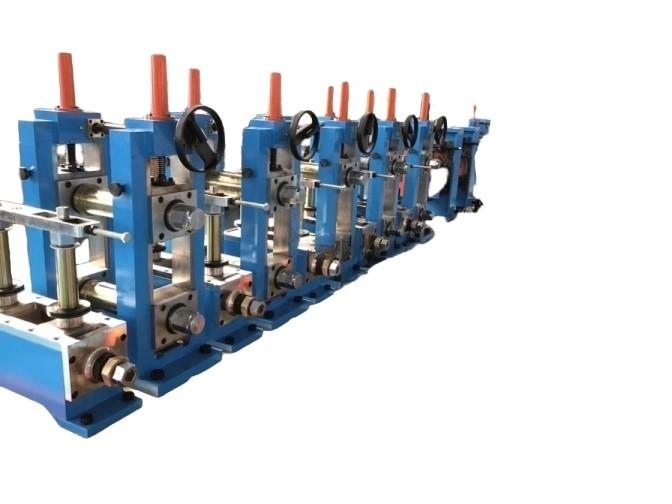

Rohrfertigungsanlage (ERW Pipe Line)
Die Rohrfertigungsanlage oder Rohrfertigungsstraße ist eine hochautomatisierte Rollumform- und Schweißlinie zur Herstellung hochfrequenzgeschweißter Stahlrohre mit gerader Naht (ERW – Electric Resistance Welding).
Sie vereint Bandzuführung, Umformung, Hochfrequenzschweißen, Kalibrieren, Richten und Ablängen in einer durchgängigen Produktionslinie.
Technische Merkmale und Vorteile

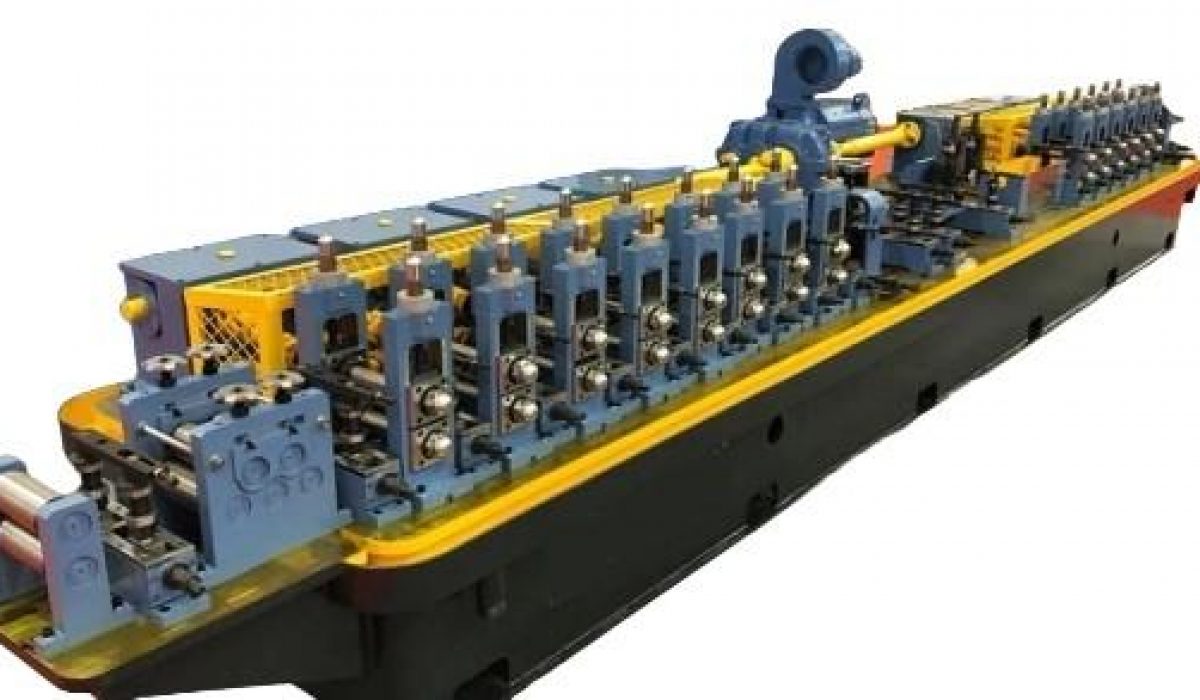

Präzise Rollumformung (Roll Forming) für konstante Geometrie und hohe Maßhaltigkeit
Hochfrequenz-Längsnahtschweißen (HF Welding) für stabile, reproduzierbare Schweißnähte
Kalibrier- und Richtmaschine (Sizing & Straightening Unit) für exakte Endabmessungen
Hohe Produktionsgeschwindigkeit bei gleichbleibender Qualität
Reduzierter Materialausschuss und minimale Nacharbeit
Flexible Formatumstellung für unterschiedliche Rohrabmessungen
Bedienerfreundliche Automatisierung mit klarer Prozessüberwachung
Die Anlage ist ausgelegt für Serienfertigung mit kurzen Durchlaufzeiten und eignet sich für anspruchsvolle Anwendungen im Stahl- und Metallbau, Maschinenbau sowie in der Profilrohrfertigung.
Produzierbare Rohrtypen
Hochfrequenzgeschweißte Rohre (ERW)
Rundrohre
Quadratrohre
Rechteckrohre
Abmessungsbereiche
Rundrohre
Durchmesser: 50 – 127 mm
Wandstärke: 1,8 – 5,0 mm
Quadratrohre
Abmessungen: 25 × 25 – 100 × 100 mm
Wandstärke: 1,2 – 3,0 mm
Rechteckrohre
Abmessungen: 20 × 40 – 60 × 120 mm
Wandstärke: 1,0 – 3,0 mm
Seitenverhältnis: a:b ≤ 2:1
Längen & Toleranzen
Rohrlänge: 4 – 10 m (kundenspezifisch anpassbar)
Ablänggenauigkeit: ±2 mm (Kaltkreissäge)
Leistungsfähigkeit
- Produktionsgeschwindigkeit variabel, abhängig von Rohrdurchmesser und Wandstärke
- Optimiertes Maschinendesign, hochwertige Walzen und präzise Fertigung ermöglichen
hohe Wiederholgenauigkeit und stabile Prozessführung
