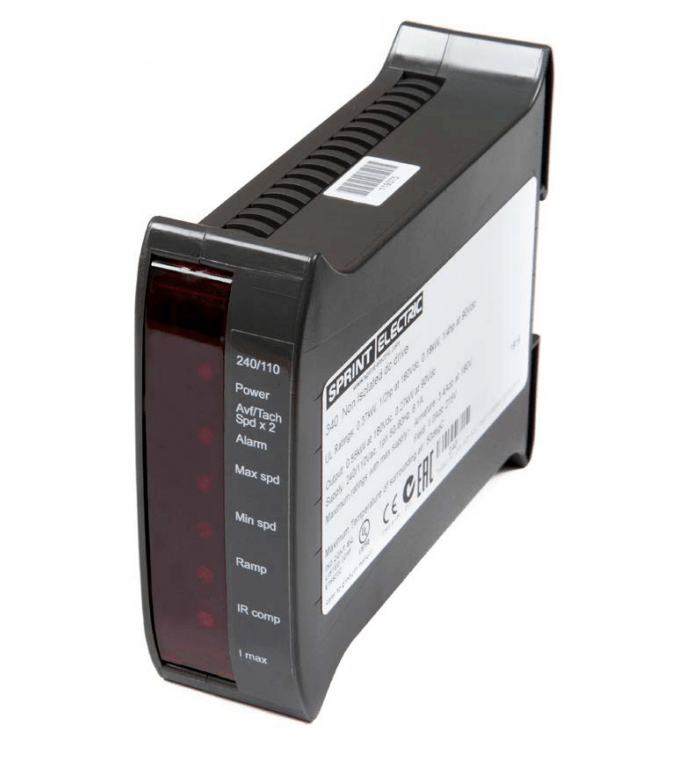

340/680/1220 Serie
| Modelle | Versorgungsspannung [V] | Ankerspannung [V] | Ankerstrom [A] | Nennleistung |
|---|---|---|---|---|
|
340 |
100 bis 130 |
90 |
3,4 |
0,25 |
|
|
200 bis 264 |
180 |
3,4 |
0,55 |
|
680 |
100 bis 130 |
90 |
3,4 |
0,25 |
|
|
200 bis 264 |
180 |
3,4 |
0,55 |
|
1220 |
100 bis 130 |
90 |
3,4 |
0,25 |
|
|
200 bis 264 |
180 |
3,4 |
0,55 |
Vereinfachen Sie den Prozess der Aufrüstung Ihres aktuellen Steuerungspanels und sparen Sie Platz in neuen Einweg-Gleichstrommotorsteuerungssystemen. Unser ultrakompaktes DIN-Schienenmontagepaket ermöglicht eine schnelle und problemlose Installation. Wählen Sie aus drei Optionen, die darauf ausgelegt sind, Gleichstrommotoren mit einer Kapazität von bis zu 12,2 Ampere zu steuern. Diese vielseitigen, nicht isolierten Steuerungen eignen sich für Permanentmagnet-, Schuntmotor oder Universalmotoren.
Für zusätzlichen Komfort verfügen unsere 340-, 680- und 1220-Seriensteuerungen über leicht zugängliche Einstellungen für die Antriebseinstellung, aufsteckbare Schraubanschlüsse und einen kompakten Fußabdruck ab nur 35 mm x 105 mm. Vereinfachen Sie Ihre Installation mit unseren innovativen Steuerungslösungen schnell und unkompliziert.

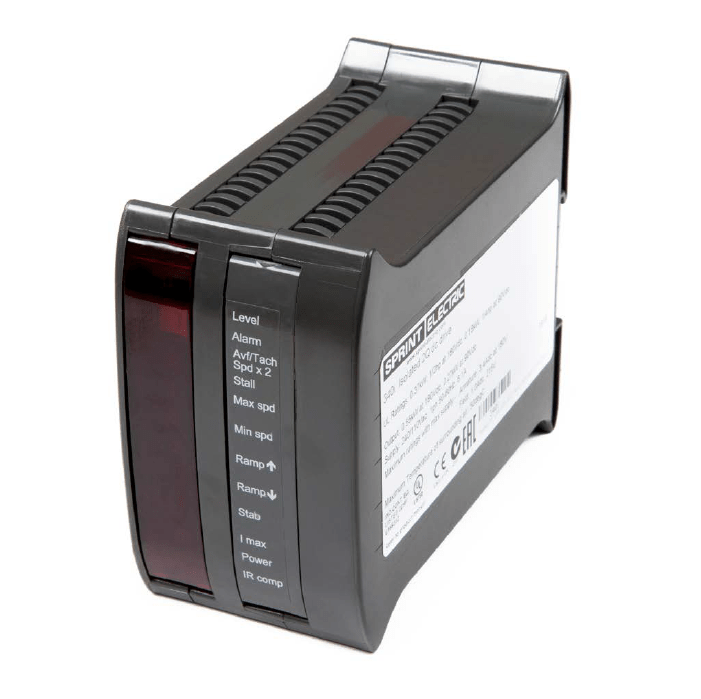

340i/680i/1220i Serie
| Modelle | Versorgungsspannung [V] | Ankerspannung [V] | Ankerstrom [A] | Nennleistung |
|---|---|---|---|---|
|
340i |
100 bis 130 |
90 |
3,4 |
0,25 |
|
|
200 bis 264 |
180 |
3,4 |
0,55 |
|
680i |
100 bis 130 |
90 |
6,8 |
0,55 |
|
|
200 bis 264 |
180 |
6,8 |
0,75 |
|
1220i |
100 bis 130 |
90 |
12,2 |
0,75 |
|
|
200 bis 264 |
180 |
12,2 |
1,8 |
Die Steuerung erleichtert die Aufrüstung Ihrer vorhandenen Schalttafel. Sparen Sie Platz in neuen einseitig wirkenden DC-Motorsteuerungssystemen. Das ultrakompakte DIN-Schienen-Montagepaket ermöglicht eine schnelle Installation. Es sind drei Optionen für die Steuerung von Gleichstrommotoren bis zu 12,2 Ampere erhältlich. Sie können diese vielseitige Reihe von nicht isolierten Steuerungen für Permanentmagnet-, Nebenschluss- oder Universalmotoren verwenden. Um eine schnelle und einfache Installation zu ermöglichen, verfügen alle Regler der Serien 340, 680 und 1220 über leicht zugängliche Antriebseinstellungen, aufsteckbare Schraubklemmen und eine kleine Grundfläche von nur 35 mm x 105 mm.

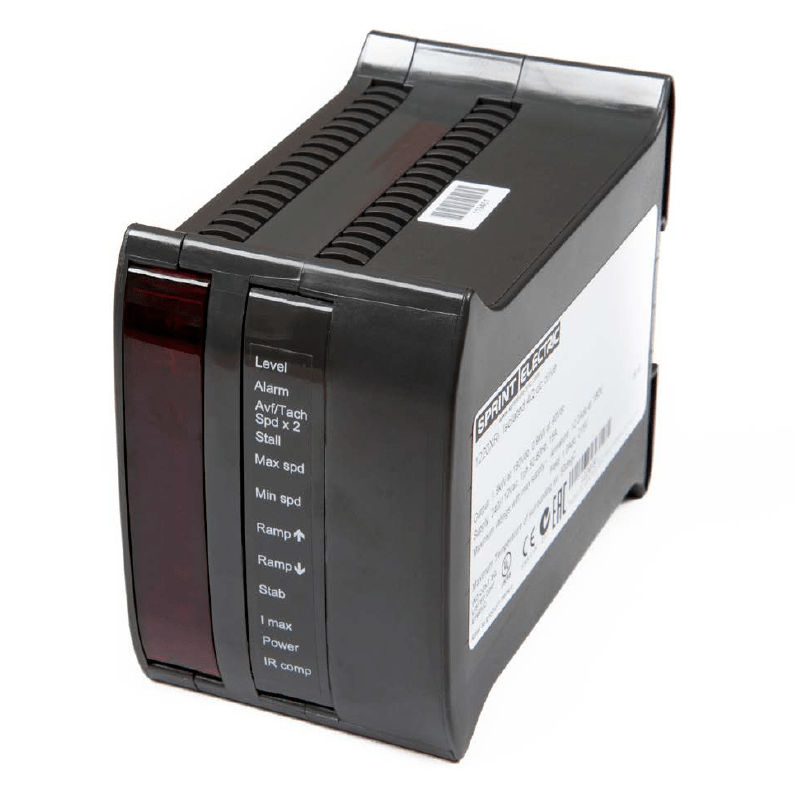

340XRi/680XRi/1220XRi Serie
340XRi
Abmessungen: 105x 60x120mm
680XRi
Abmessungen: 105x 70x120mm
1220XRi
Abmessungen: 105x 70x120mm
| Modelle | Versorgungsspannung [V] | Ankerspannung [V] | Ankerstrom [A] | Nennleistung |
|---|---|---|---|---|
|
340i |
100 bis 130 |
90 |
3,4 |
0,25 |
|
|
200 bis 264 |
180 |
3,4 |
0,55 |
|
680i |
100 bis 130 |
90 |
6,8 |
0,55 |
|
|
200 bis 264 |
180 |
6,8 |
0,75 |
|
1220i |
100 bis 130 |
90 |
12,2 |
0,75 |
|
|
200 bis 264 |
180 |
12,2 |
1,8 |
Diese regenerative 4-Quadranten-Gleichstrommotorsteuerung bietet ein schnelles, kontrolliertes Ansprechverhalten über den gesamten Vorwärts-/Rückwärtsgeschwindigkeitsbereich für Motorbetrieb und Bremsen. Verbessern Sie Ihre Energieeffizienz durch Rückspeisung von Energie in das Stromnetz während des Bremsvorgangs. Die Energie, die in die Beschleunigung der Lastmasse investiert wird, wird beim Bremsen zurückgewonnen. Es gibt keine Energieverluste durch unnötige Bremswiderstände. Das kompakte Gehäuse für die DIN-Schienenmontage benötigt weniger Platz auf der Schalttafel, so dass Sie sowohl Platz als auch Energie sparen können. Es sind drei Optionen für die Steuerung von Gleichstrommotoren bis zu 12,2 Ampere erhältlich. Sie können diese vielseitige Serie vollständig isolierter Steuerungen für Permanentmagnet- oder Shunt-Motoren verwenden. Für eine schnelle und einfache Installation verfügen alle Steuerungen der Serien 340XRi, 680XRi und 1220XRi über leicht zugängliche Antriebseinstellungen, aufsteckbare Schraubklemmen und eine kleine Grundfläche von nur 60 mm x 105 mm.

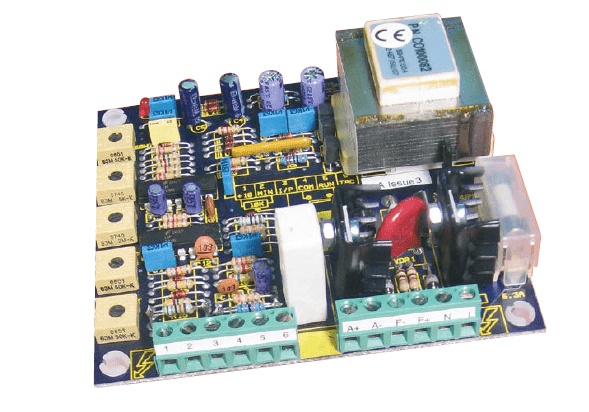

370 Serie
370
Abmessungen: 100x 100x42mm
| Modelle | Versorgungsspannung [V] | Ankerspannung [V] | Ankerstrom [A] | Nennleistung |
|---|---|---|---|---|
|
370 |
90 bis 120 |
90 |
3,7 |
0,25 |
|
|
200 bis 264 |
180 |
3,7 |
0,55 |
Leicht einstellbare Parameter wie minimale und maximale Motordrehzahl, Ankerstrom, Beschleunigungsrate und IR-Kompensation. Auswahl des AC-Eingangs für internationale Netzspannungskompatibilität. Dieses Gerät ist nicht isoliert.
Geschwindigkeitsbereich: 0 – 100%
Drehzahlregler: 0,1% Tachogenerator
2% Ankerspannungsrückführung
Anker: 3,7 Ampere kontinuierlich 200v max
Feld: 0,5 Ampere bei 0,9 x AC-Versorgungsspannung
Drehzahlregelung: Volle P + I Ankerspannungsrückführung
Stromschleife: Vollständige P + I Strom-Shunt-Rückführung
Kundenvoreinstellungen: Maximale Drehzahl, minimale Drehzahl, Aufwärtsrampe, maximaler Anker
Ankerstrom, IR comp. Einstellung nicht interaktiv, dadurch
einfache Einstellung

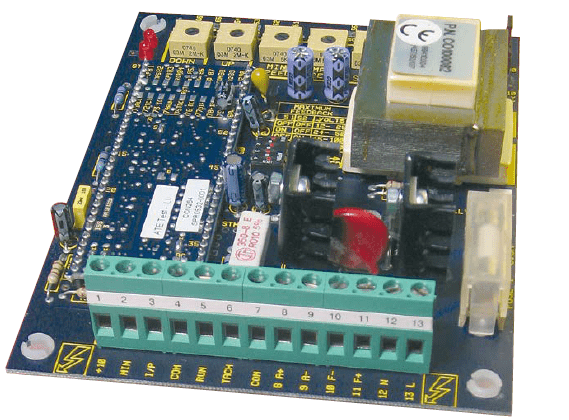

400/400i Serie
400
Abmessungen: 130 x100x40mm
| Modelle | Versorgungsspannung [V] | Ankerspannung [V] | Ankerstrom [A] | Nennleistung |
|---|---|---|---|---|
|
400 |
100 bis 130 |
90 |
4 |
0,25 |
|
|
200 bis 264 |
180 |
4 |
0,55 |
|

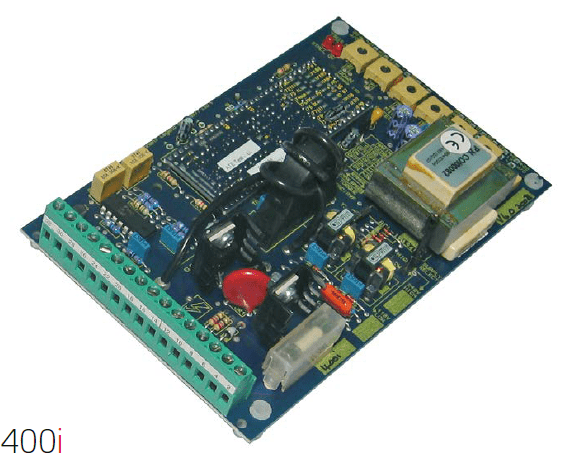

400i |
100 bis 130 |
90 |
4 |
0,25 |
|
|
200 bis 264 |
180 |
4 |
0,55 |
Regelverhalten: Dual Loop Proportional + Integral
Drehzahlregelung: 0,1% Tachogenerator, 2% Ankerspannung
Anker: 4 Ampere, kontinuierlich 200v max
Überlastungsschutz: Extra 50% Spitzendrehmoment für 30 Sek. vor dem Überlastungsauslösung
Feldausgang: 0,5 Ampere bei 0,9 x AC-Versorgungsspannung
Kundenvoreinstellungen: Max. Geschwindigkeit: 12v-200v Vollskala-Feedback, Min.Geschwindigkeit 0-30% der maximalen Geschwindigkeit, Aufwärtsrampe (Beschleunigung) 1-30, Abwärtsrampe (Verzögerung) 1-30s., Stabilität, IR comp, Max. Ankerstrom 0-100%
Schalter: Rückführspannung – 4 Bereiche
Drehmoment- oder Drehzahlmodus
Tachogenerator oder Ankerspannungsrückführung
Eingänge: Drehzahl, Drehmoment, Hilfseingang für Drehzahl, Eingang für invertierte Hilfsdrehzahl für, Trimmungen usw., Fahrbefehl, Tachogenerator, 4-20mA oder 0-20mA, Stopp/Start-Eingang über Drucktaste
Ausgänge: Geschwindigkeit, Strom, Sollwert-Rampe, Gesamtbedarf, +/- 12v/-24v Schienen, Drehzahl-Null-Relais-Treiber, Treiber für Blockierrelais
400: NICHT ISOLIERTE Steuerelektronik für Anwendungen mit einer Welle
400i: VOLLSTÄNDIG ISOLIERTE Steuerelektronik ermöglicht die Kopplung mit anderen Systemen

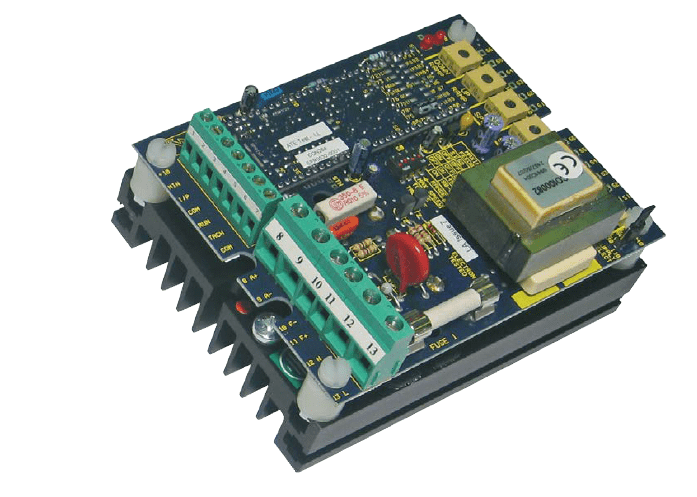

800/1200 Serie
800
Abmessungen: 130x100x70mm
1200
Abmessungen: 130x100x70mm
| Modelle | Versorgungsspannung [V] | Ankerspannung [V] | Ankerstrom [A] | Nennleistung |
|---|---|---|---|---|
|
800 |
100 bis 130 |
90 |
8 |
0,55 |
|
|
200 bis 264 |
180 |
8 |
1,1 |
|
1200 |
100 bis 130 |
90 |
8 |
0,9 |
|
|
200 bis 264 |
180 |
8 |
2,0 |
Regelverhalten: Dual Loop Proportional + Integral
Drehzahlregelung: 0,1% Tachogenerator, 2% Ankerspannung
Anker: 800 -> 8 Ampere, 1200 -> 12A, kontinuierlich 200v max
Überlastungsschutz: Extra 50% Spitzendrehmoment für 30 Sek. vor dem Überlastungsauslösung
Feldausgang: 0,5 Ampere bei 0,9 x AC-Versorgungsspannung
Kundenvoreinstellungen: Max. Geschwindigkeit: 12v-200v Vollskala-Feedback, Min.Geschwindigkeit 0-30% der maximalen Geschwindigkeit, Aufwärtsrampe (Beschleunigung) 1-30, Abwärtsrampe (Verzögerung) 1-30s., Stabilität, IR comp, Max. Ankerstrom 0-100%
Schalter: Rückführspannung – 4 Bereiche
Drehmoment- oder Drehzahlmodus
Tachogenerator oder Ankerspannungsrückführung
Eingänge: Drehzahl, Drehmoment, Hilfseingang für Drehzahl, Eingang für invertierte Hilfsdrehzahl für, Trimmungen usw., Fahrbefehl, Tachogenerator, 4-20mA oder 0-20mA, Stopp/Start-Eingang über Drucktaste
Ausgänge: Geschwindigkeit, Strom, Sollwert-Rampe, Gesamtbedarf, +/- 12v/-24v Schienen, Drehzahl-Null-Relais-Treiber, Treiber für Blockierrelais

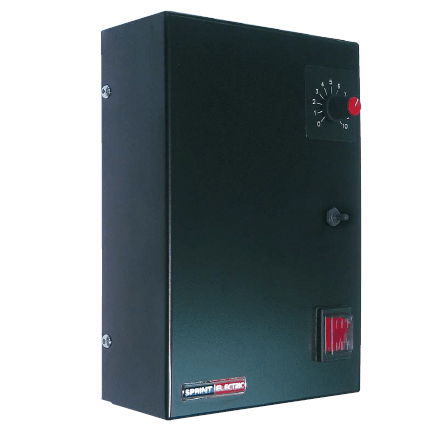

E und ER Serie
370E/400E/800E/1200E
Abmessungen: 250x 175x100mm
400ER/800ER/1200ER
Abmessungen: 250x 175x100mm
| Modelle | Versorgungsspannung [V] | Ankerspannung [V] | Ankerstrom [A] | Nennleistung |
|---|---|---|---|---|
|
340 |
100 bis 130 |
90 |
3,4 |
0,25 |
|
|
200 bis 264 |
180 |
3,4 |
0,55 |
Von 0,37 kW bis 1,8 kW, entweder nur vorwärts (E) oder mit Rückwärtsgang (ER). Zu den Merkmalen gehören Schutzart IP40, Netzschalter, doppelte Spannungsversorgung, voll abgesichert, Umkehrung der Geschwindigkeit bei Null, dynamisches Bremsen, Potentiometer zur Einstellung der Geschwindigkeit mit Skala. Diese Gehäuse enthalten die Steuerungen Sprint Electric 370, 400, 800 und 1200, die bereits für ihre umfangreiche Ausstattung und Vielseitigkeit bekannt sind.
